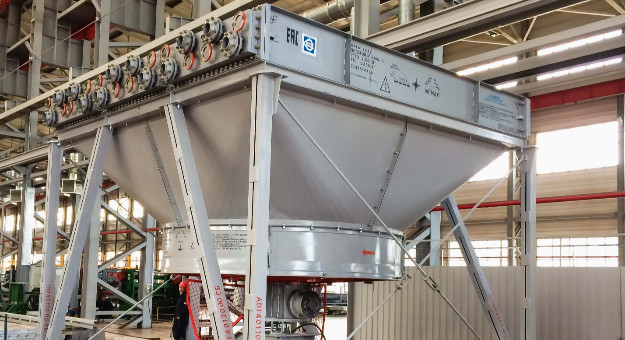

Аппараты воздушного охлаждения горизонтальные
Аппараты воздушного охлаждения горизонтальные предназначены для конденсации и охлаждения парообразных, газообразных и жидких сред, применяемых в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслей химической промышленности.
В зависимости от применяемых материалов аппараты воздушного охлаждения зигзагообразного типа могут быть использованы при температуре среды до +300° С и давлении до 6,3 МПа (63 кгс/см2), в том числе под вакуумом.
Аппараты воздушного охлаждения горизонтальные предназначены для работы в макроклиматических районах:
- со средней температурой воздуха самой холодной пятидневки не ниже минус 40° С (исполнение У1),
- не ниже минус 50° С (исполнение УХЛ1),
- не ниже минус 60° С (исполнение ХЛ1),
- с сейсмичностью до 9 баллов и скоростным напором ветра по IV географическому району
По требованию заказчика аппараты воздушного охлаждения горизонтальные могут комплектоваться:
- жалюзи с ручным, пневмо- или электроприводом;
- системой внутренней или внешней рециркуляции воздуха;
- подогревателем воздуха;
- увлажнителем воздуха;
- частотным преобразователем.
Технические характеристики аппарата воздушного охлаждения горизонтального типа АВГ, 2АВГ
| Поверхность теплообмена аппарата, м2 | От 875 до 6400 |
| Коэффициент оребрения труб | 9, 14,6, 20, 22 |
| Длина оребренных труб, м | 4, 8 |
| Число рядов труб | 4, 6, 8 |
| Число ходов по трубному пространству | 1, 2, 3, 4, 6, 8 |
| Условное давление, Мпа | 0,6, 1,6; 2,5; 4,0; 6,3 |
| Материальное исполнение | Б1,Б2,Б2.1,Б3,Б3.1,Б4,Б4.1,Б5,Б5.1 |
| Материал вентилятора осевого | Композит, алюминий |
| -диаметр колеса вентилятора, мм | 2800 |
| -частота вращения , об/мин | 428 |
| -количество вентиляторов в аппарате, шт | 1; 2 |
| Марка электродвигателей | ВАСО5; ВАБ |
| -исполнение двигателей по взрывозащите | 1ExdIIBT4; 1ExdIIСT4 |
| -номинальная мощность одного электродвигателя, кВт | 22, 30, 37 |
| Количество электродвигателей в одном аппарате, шт. | 1 / 2 / 3 / 4 / 6 / 8 |
| Доступные мощности, кВт | 3 / 6,5 / 9 / 11 / 13 / 15 / 18,5 / 22 |
| Тип привода колеса вентилятора | прямой / клиноременной |
